Air-protech

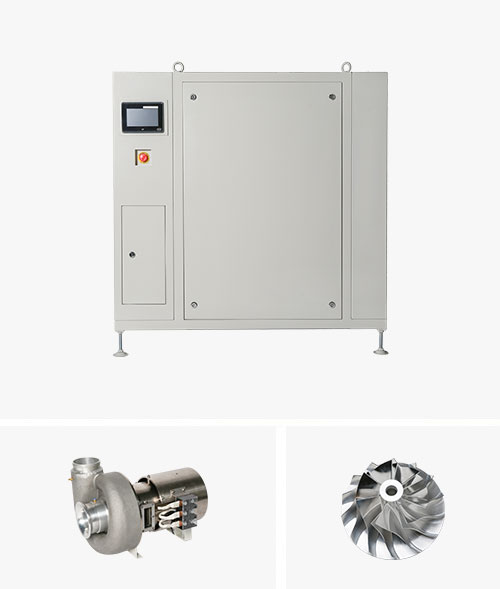

터보송풍기Pure & Micro
Turbo Blower

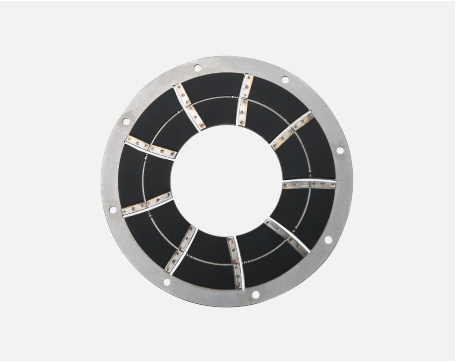

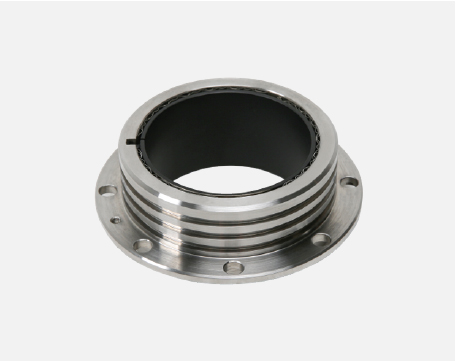

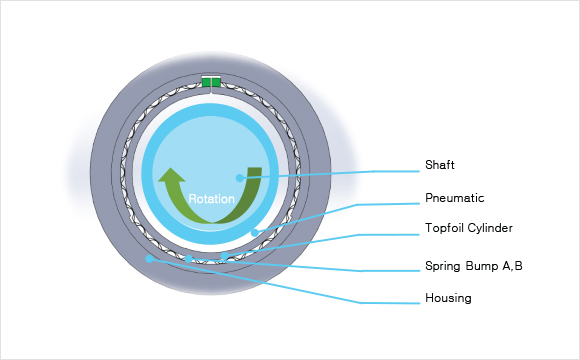

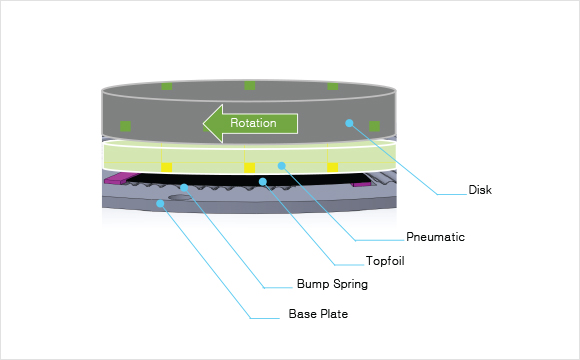

- 에어포일 베어링, 고속 영구자석 모터, 고효율 임펠러 적용으로 핵심기술 최적화
- 에너지 절감 30% 이상 실현
- 설치공간 및 시간, 비용 절약
- 100% Oil less 압축공기 제공
- 기초공사가 필요 없는 저 진동, 저 소음 설계
- 간단 구조로 유지관리 비용 절감
01고효율 영구자석 모터
| 구분 | 저속 유도전동기 (Induction Motor) |
고속 유도전동기 (Induction Motor) |
고속 영구자석 전동기 (PM Motor) |
|---|---|---|---|
| Power Factor | 0.8 (낮음) | 0.65 (매우 낮음) | 0.9 (높음) |
| Rotor Temperature | 중간 | 높음 | 낮음 |
| Electrical Efficiency | 86%~ 97% (높음) | 88%~94% (중간) | 95%~98% (매우 높음) |
| Cooling Loss | 2%~3% | 15%~20% | 1%~3% |
| 전체 효율 | 낮음 | 중간 | 매우 높음 |

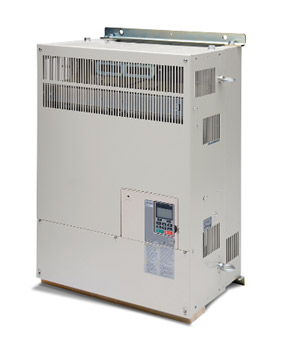

02고효율 인버터
- Sensor less Vector Control을 통한 최첨단 고속 운전
- 고효율(96%이상) 운전 및 편리한 유지보수
- 고속 운전에 필요한 최적의 파라미터 자동설정
- 갑작스런 과부하로 인한 정지나 Trip으로 부터 System 보호
- 안전규격 EN954-1 Cat. 3및 IEC/EN61508 SIL2에 적합
03특징비교
| 구분 | Roots Blower | Turbo Blower | Remark |
|---|---|---|---|
| 외형 |  |
 |
|
| 압축원리 | 용적식 | 원심식 | 압축효율 높음 |
| 유량제어 | 고정운전 | 가변운전 | 인버터 제어 |
| 윤활방식 | 마찰회전(수명저하) | 공기부양(비 접촉) | 긴 수명 |
| 소음 | 100dBA 이상 | 80dBA 이하 | 소음감소 |
| 진동 | 진동심함(10.0mm/s 이상) | 2.0mm/s 이하 | 거의없음 |
| 성능변화 | 로터마모 시 성능 저하 | 성능변화 없음 | 변화 없음 |
| 소비동력 | 130% 이상 | 100% | 30%이상 절감 가능 |
| 고정작업 | 기초공사 및 고정작업 필요(진동) | 필요없음 | 설치비용 절감 |
| 제품가격 | 저가 | 고가 | 회수기간:2~3년 이내 |
| 유지보수 | V 벨트/커플링 고무/베어링/오일씰/슬리브 타이밍기어/Rotor의 정기적 교체필요 |
3~6개월에 1회 에어필터 교환 | 유지보수 비용 최소 |
04적용분야
| 산업분야 | 용도 |
|---|---|
| 원재료 가압수송 | 분말 또는 벌크 형태의 원재료 수송 |
| 가스운송 | 화학/석유화학/금속 분야의 가스처리 |
| 시멘트 | 시멘트 생산 공정: 원재료 Blending, 시멘트/석회석/석탄 분말 수송, 열처리공정의 연소가스, Dust 처리 |
| Dust | Dust Loadings |
| 화력발전 | 석탄가루/Fly-ash 처리, 연료가스 탈황공정(Oxidation) |
| 오폐수 처리 | 오폐수 산소용해(무기물 번식) 및 필터/Grit 탱크 세척, Backwash, 가스 회수 처리, Deep Cell Aeration |
| 바이오 가스 처리 | 발전기/연소엔진 내 바이오 가스 재순환 및 회수 처리 |
| 정수 처리 | 오존기 및 필터 세척기 공기 공급 |
| 음식료, 약품 | 건어물 및 음식료, 약재 등의 운송 또는 제조 공정 |
| 화학 / 석유화학 | (화학공장/정유시설/천연가스시설)비활성/부식성/폭발성 가스 수송 및 압축처리 |
| 금속처리 및 광업 | (철/비철금속)운송 및 산화처리, 기타 정제 처리(슬러지 필터 건조, 주조, 오폐수 처리) |
| 수산 / 해운 및 조선 | 대형 양어장, 냉동선/원양어선, (가스탱크선)비활성 가스연료 탱크 Blanketing 시스템, 선박 비상 가압 조종/정지 시스템, 바지선 등 선박의 가압운송장치, (여객선/군용선) 정수/오폐수 처리장치, (운하/항구 및 기타 해양시설) 동결 현상(sub-zero) 방지 버블시스템 |
| 항공 | 제트엔진 시동 시스템, 윈드터널 테스트 시스템, 엔진테스트 진공 발생장치 등 |
